Bin gerade beim Stöbern im alten Forum über Doku zu Floppydocs HDI gestolpert. Ich rette sie hierhin damit sie eine Chance haben gefunden zu werden. 😉

HDI: OS und Doku von Erhard » Mo 27. Jul 2020, 09:32

Hi,

aufgrund einiger Arbeiten in den letzten Tagen hier ein paar Sachen zu eurer Verfügung.

1) Firmware Stand v.282, enthält zwei Korrekturen, gültig für das HDI mit 4 MHz CPU (es gab einen Nachbau mit 2 MHz). CRC heißt, daß im EPROM die Prüfsumme gesetzt und damit aktiv ist. HDI_282_4MHz_mit_CRC.zip HDI OS v.282 (4 MHz)

2) Bestückungsplan hdi-pop.zip Bestückungsübersicht

3) Schaltplan Hier hab ich gerade einen Fehler in der Zeichnung gesehen: /DC ist ein Ausgang des Laufwerks und somit ein Eingang des HDI hdi-sce.zip Schaltplan

Bitte beim Teac FD-235 HF die Jumperstellung prüfen, falls Du das mit dem Jumpern HHI, LHI, HHO und OP hast.

Ich hatte gerade ein HDI zur Überprüfung hier und da war HHI gesetzt. Das ist aber falsch, gesetzt werden muß OP.

Die Jumper bedeuten bei dem Laufwerk Folgendes:

HHI: Pin 2 Eingang, HI = HD LHI: Pin 2 Eingang, LO = HD OP: interner Sensor steuert HD-Disk-Erkennung, darf nicht gleichzeitig mit HHI oder LHI gesetzt werden HHO: Pin 2 Ausgang; Hi = HD

Noch ein Tip zum HDI: Empfohlene Software

Formatieren mit dem Hilfsprogramm PERCOM.COM von der Phoenix Soft Crew. Ich hab eine Version mit einem Fix erstellt, da das Original ein bestimmtes Register beim Start nicht nullt.

FMTDIR.COM

Da PERCOM.COM kein Inhaltsverzeichnis erstellt kann man dies mit diesem Programm aus dem Lieferumfang der Blackbox. Ich habe von Bob die Erlaubnis, dies mit dem HDI auszugeben. FMTDIR.COM kann nur DD, in den Formaten MyDOS und SpartaDOS bis 16 MB -1 Sektor.

S18B.COM

Ein von mir geschriebener CLI Sektorkopierer. Läuft unter SpartaDOS X33B und nutzt dessen HighSpeed. Kann bis 65535 Sektoren.

CU, Erhard

Anhänge:

Sleeπ

CharlieChaplin 03.07.2025 12:03

@Erhard:

Kannst du vielleicht auch deinen Sektorkopierer (letzte/neueste Version) hier hochladen ?

mega-hz 03.07.2025 12:08

Gerade im Bestückungsplan einen möglichen Fehler gefunden:

Da steht PAL 20V10, m.W. müsste das PAL 22V10 heissen, oder?

keine PN's mehr! Bitte per email kontaktieren! atari1450xld©mega-hz.de

Sleeπ 03.07.2025 16:26

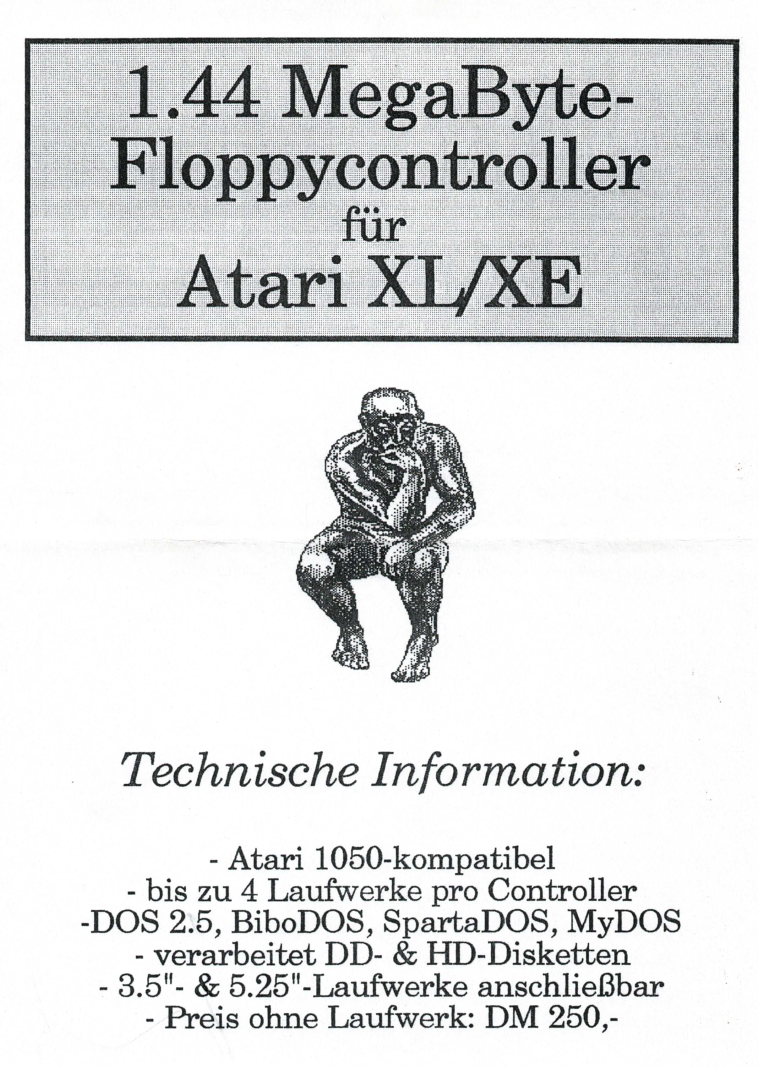

Also, in meiner (noch gedruckten;-) Anleitung ist im Bestückungsplan ein 12L10 angegeben. Das dürfte vermulich eine ältere Version sein... 😁

Bildschirmfoto vom 2025-07-03 18-25-19.png

Anhänge:

Sleeπ

mega-hz 03.07.2025 18:46

ja, 12L10 ist ja noch nicht mal mehr erhältlich. Aber oben im genannten ZIP File ist ein 20v10 genannt, den es aber meines Wissens garnicht gibt. 22V10 oder 20V8 wäre richtig

keine PN's mehr! Bitte per email kontaktieren! atari1450xld©mega-hz.de

Erhard 04.07.2025 06:34

GAL schau ich auf meinem HDI nach.

Das PAL 12L10 stammt aus den Anfangszeiten. Ich bin nicht sicher, ob es da überhaupt schon GALs gab. Die ersten von mir verwendeten PALs waren noch UV-löschbar und der Lieferant hat sie für mich programmiert.

Den Sektorkopierer werde ich auch hochladen.

Jede Info, die zu Hause auf meinem Rechner liegt habe ich unterwegs nicht verfügbar. Jede Info, die im Netz liegt finde ich nicht wieder, wenn ich sie benötige.

Erhard 06.07.2025 09:52

Erhard schrieb: GAL schau ich auf meinem HDI nach.

Hab ich getan, bringt aber nix. Bei mir ist ein PAL 12L10 drauf.

mega-hz schrieb: Gerade im Bestückungsplan einen möglichen Fehler gefunden: Da steht PAL 20V10, m.W. müsste das PAL 22V10 heissen, oder?

Also falls hier die vorletzte Seite im PDF-Handbuch gemeint ist - auf dem Chip steht PAL20L10. Da es einen Chip dieser Bezeichnung bei Digikey gibt gehe ich davon aus, daß ich auch den damals zuletzt verbaut habe. Mit einem GAL22V10 sollte es allerdings auch machbar sein, der hat auch 24 Pins und 10 Ausgänge.

Erhard schrieb: Den Sektorkopierer werde ich auch hochladen.

Auf der Disk sind neben dem Sektorkopierer auch Programme zum Formatieren von Disks auf dem HDI. Die Disk ist bootbar und enthält BW-DOS 1.30. Wer mit HighSpeed arbeiten möchte kann zum Beispiel

  • das Hias-OS mit HighSpeed,
  • SpartaDOS 3.3b oder
  • die HighSpeed-SIO des IDE+ 2.0

verwenden.

Anhänge:

Jede Info, die zu Hause auf meinem Rechner liegt habe ich unterwegs nicht verfügbar. Jede Info, die im Netz liegt finde ich nicht wieder, wenn ich sie benötige.

mega-hz 06.07.2025 12:29

möchtest Du das Projekt wiederbeleben? Oder ist es wegen SIO2SD,SIO2USB,SDRIVE oder FUJINET uninteressant geworden?

Immerhin ist es wegen den heutigen Platinen-Preisen weitaus günstiger...

keine PN's mehr! Bitte per email kontaktieren! atari1450xld©mega-hz.de

Erhard 07.07.2025 18:03

.

mega-hz schrieb: möchtest Du das Projekt wiederbeleben?

Nein, wohl kaum.

Beim Material scheitet es auf jeden Fall an den 3.5" Laufwerken, und dann auch noch solche mit DiskChange-Signal. Den WD37C65B Floppycontroller bekommt man auch nur noch vom Broker oder auf eBay. Und für einen 65C32 der 4 MHz kann sehe ich schwarz.

Vielleicht würden sich noch 2-3 Leute heutzutage so ein HDI als Sammlerstück anschaffen, aber als schneller Massenspeicher hat es seine Bedeutung verloren.

Zu seiner Zeit dagegen waren 1.44 MB ein Alleinstellungsmerkmal.

Jede Info, die zu Hause auf meinem Rechner liegt habe ich unterwegs nicht verfügbar. Jede Info, die im Netz liegt finde ich nicht wieder, wenn ich sie benötige.

Sleeπ 08.07.2025 05:36

Ich hab´ das Thema auch nur erstellt um die Infos zum HDI in das aktuelle Forum zu retten. 😉

Eine Neuauflage halte ich aus den o. g. Gründen auch nicht für sinnvoll bzw. wollte ich damit nicht anstoßen. Die Probleme mit der Matrialbeschaffung erleben wir gerade bei dem Nachbau der Sally am eigenem Leibe. Und Direkteinkäufe von eigentlich nicht mehr erhältlichen Bauteilen beim freundlichen Chinesen / Broker halte ich persönlich für eher fragwürdig. Die Wahrscheinlichkeit, damit auf die Nase zu fallen bzw. Schrott geliefert zu bekommen, ist meines Erachtens sehr hoch. Private Quellen mit echten alten Bauteilen zu finden ist dann eher Glück und in "größeren" Mengen auch nicht machbar. Und selbst bei in D ansässigen Händlern bekommt man nicht unbedingt das, was man eigentlich gekauft hat. Ich hab´ z. B. für meine Sally zwei (lt. Angebot) neue NEC-Laufwerke (NOS) bestellt, bekommen habe ich zwei gebrauchte Sony-Drives... Selbst von etablierten Elektonik-Versendern bekommen wir in der Firma inzwischen immer mal wieder Fakes untergeschoben... 😞
